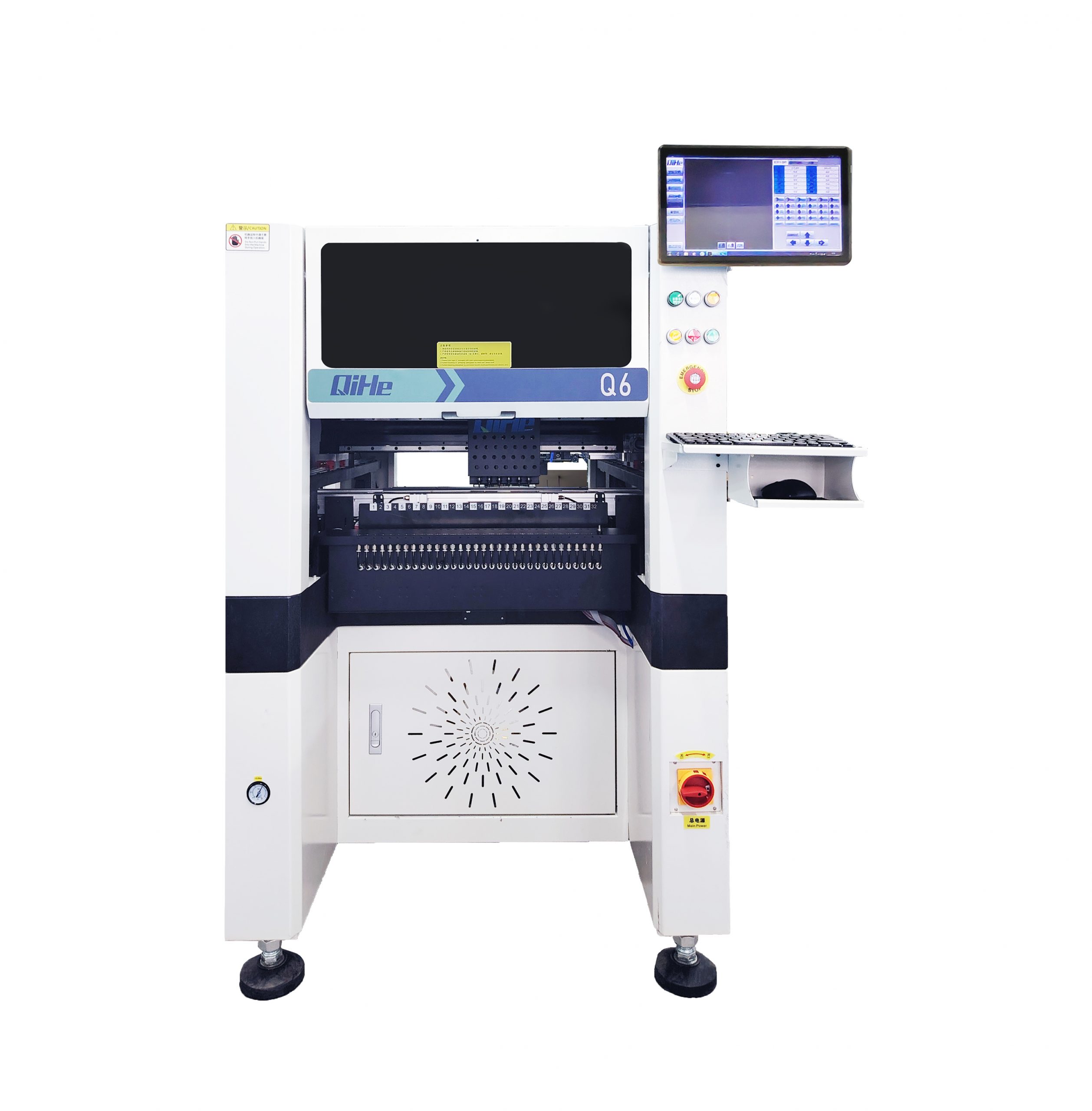

全自動貼片機Q6
- 產品介紹
- 型號參數
- SMT解決方案
全自動貼片機
- 產品介紹
全自動貼片機
- 型號參數
機種名 Q6 基板尺寸 20mm×50mm～350mm×600mm（可定制1.2米） XY軸最大移動范圍 500mm×700mm Z軸最大移動范圍 32mm 平均功率 約1.2KW 電源 AC 220 V 空壓源 外接氣源（min0.5MPa，200L/min（A.N.R.） 設備尺寸（顯示器） W1068mm×D1309mm×H1450mm 重量 777KG（只限主體：因選購件的構成而異） 貼裝頭 貼裝頭數量 輕量6吸嘴貼裝頭 最快速度 17000cph（0.21s/芯片） 平均速度 10000cph（0.38s/芯片）~15000（0.24s/芯片） 貼裝精度（cpk≥1） ±40μm/芯片 最高貼裝高度 15mm 元件角度支持 0～360°任意角度，運動中同步旋轉 適用元件 阻容：0201～5730、二極管、三級管 芯片：LQFP、QFN、QFP、BGA間距≥0.3mm 燈珠：0402～5070、防流明、透鏡 最大貼裝IC尺寸 33mm×33mm 元件供給 編帶 編帶寬：4/8/12/16/24/32/44/56mm 前后供料器規格：Max64品種(4、8mm編帶、小卷盤） 管狀 前后供料器規格：Max24品種（三管震動飛達） 托盤 Max96品種（ic托盤） 硬件設備 驅動電機 XY軸電機 松下伺服電機 Z軸驅動電機 步進電機 導軌驅動電機 步進電機 XY傳動方式 TBI高精密滾珠絲桿 XY軸驅動導軌 上銀HIWIN高精密直線導軌 XY運行模式 智能曲線加減速直線聯動，自帶直線插補算法 Z軸驅動導軌 亞德客高精密直線導軌 視覺方式 上視覺 1部高分頻率精密高速識別飛拍相機 下視覺 1部Mark高精密相機 PCB傳輸方式 三段式傳輸從左→右傳動接駁，自動PCB傳送定位 軌道調節方式 電機驅動 供料器數量 64（前32后32） 供料器器類型 Yamaha電動飛達 、氣動飛達、三管震動飛達、五管震動飛達、8、12、16、24、32mm飛達等。 軟件設備 驅動系統 松下高速DSP驅動 控制系統 啟和自主研發的802P桌面貼片機操作系統（Q6-Release） 操作系統 支持Windows XP、win7操作系統 漏料檢測 視覺檢測 支持PCB設計軟件 Protel、DXP、Altium Designer、Pads、Candes、proteus導出的坐標文件，格式為csv 、txt。

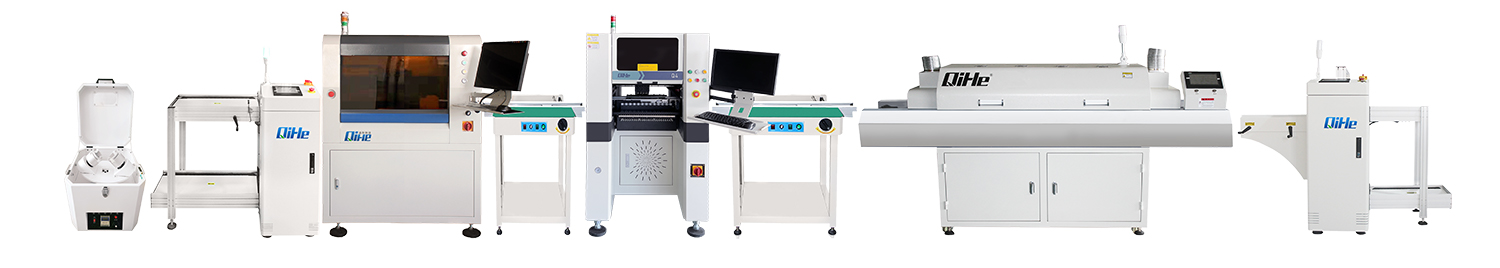

- SMT解決方案
全自動貼片機
